SunYuan  ISO EM系列隔離放大器是一種磁電隔離的混合集成電路，該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。特殊使用場合應注意增加電磁干擾抑制電路或采取屏蔽措施。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3000VDC絕緣電壓。

     ISO EM系列產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離轉換功能。

SunYuan 隔離放大器變送器系列產品簡介

新品（1） PWM脈寬變送器: ISO D-P-O-Q系列。
　　將PWM脈沖調寬方波信號的占空比經隔離轉換為模擬標準信號的混合集成電路
詳細技術資料：
http://www.sun-yuan.com/download/20127917363775030.pdf

新品（2） 16通道模擬信號隔離采集A/D轉換器：ISOAD16
產品是基于單片機的智能監測和控制系統，所有用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。16通道間完全隔離，信號輸入、輸出與輔助電源之間3KV三隔離，抗干擾能力強，可靠性高。寬工作溫度范圍- 45℃～+80℃。
詳細技術資料：
http://www.sun-yuan.com/download/201232019222850298.pdf

新品（3） V/F模擬信號轉頻率信號隔離變換器
將模擬信號隔離轉換成相應的數字脈沖頻率信號精密隔離變送器。產品可根據用戶自定義參數要求制作，出廠前已經過老化和檢驗校正。
詳細技術資料：
http://www.sun-yuan.com/download/201221017545460505.pdf

新品（4） 轉速傳感器信號隔離變送器(多路導軌安裝)
產品可將轉速傳感器、正弦波、鋸齒波信號或者微弱的波形信號隔離轉換成與輸入頻率相同的方波信號。低成本、小體積，一個模塊內可實現單路一進一出（DIN 1x1）、雙路二進二出（DIN 2x2）功能。
詳細技術資料：
http://www.sun-yuan.com/download/20122316243424095.pdf

新品（5） 遠程模擬信號隔離放大器
產品由一組高精度隔離放大器電路和一組功率放大電路組成，用在對電流信號或電壓信號驅動能力要求比較高的場合，也可以用來驅動電磁閥、電磁開關或大功率負載等。
詳細技術資料：
http://www.sun-yuan.com/download/20122316113415282.pdf



順源科技　傳感器電量采集、隔離、放大、變送器常用產品資料索引
（1） 直流（電壓/電流）信號磁電隔離放大器IC：ISO EM A-P-O系列。
產品直接焊在PCB板上使用，無需零點和增益調節，可實現0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等各種信號間的隔離轉換。精度等級：0.1級、0.2級，全量程范圍內極高的線性度（非線性度最小值< 0.1%）。
詳細技術資料：http://www.sun-yuan.com/download/200971019203141748.pdf

（2） 直流（電壓/電流）信號光電隔離放大器IC：ISO U-P-O系列。
該產品采用了直流信號模擬調制技術，而不是ISO EM系列磁電隔離產品所采用的信號載波技術。光電隔離放大器產品與磁電隔離的相比具有較強的抗EMC電磁線路干擾和高頻信號空間干擾特性，其輸入、輸出、隔離參數與磁電隔離產品基本相同。精度等級：0.1級、0.2級，全量程范圍內極高的線性度（非線性度最小值< 0.2%）。
詳細技術資料：http://www.sun-yuan.com/download/2010122417465780478.pdf

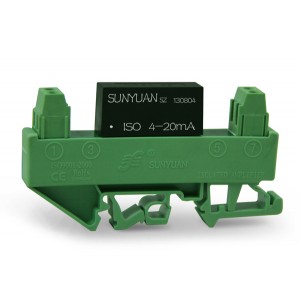

（3） 兩線制傳感器4-20mA(0-20mA)信號環路隔離IC：ISO 4-20mA。
單片兩線制隔離接口芯片，可以直接焊接在PCB板上，占板面積小。很小的輸入等效電阻，使該IC的輸入電壓達到超寬范圍（9-32V），無需外接電源、免調節實現信號與地線環路隔離的遠距離無失真?zhèn)鬏敗?nbsp;
詳細技術資料：http://www.sun-yuan.com/download/200811318564877700.pdf

（4） 兩線制無源傳感器4-20mA信號環路式隔離配電IC：ISO 4-20mA-F。
可以給兩線制傳感器配電16V—21.5V,同時實現兩線制傳感器信號測量、遠傳、隔離功能。該IC輸出是針對24VDC和取樣電阻（負載電阻）相串聯的二線制供電回路（現場防爆功能）來設計的，同當前流行的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表的模擬量輸入端口相匹配。產品使用非常方便，無需外接電源、免調節。
詳細技術資料：http://www.sun-yuan.com/download/20081132014432704.pdf

（5） 兩線制4-20mA隔離調理器IC： ISO 4-20mA-P。
輸出針對24VDC和取樣電阻（負載電阻）相串聯的二線制供電（現場防爆）回路來設計的，與現場模擬量輸入接口板（上位機）、PLC、DCS或其他儀表的模擬量輸入端口相匹配。產品使用非常方便，只需外接一個50KΩ的多圈電位器進行ADJ校正。
詳細技術資料：http://www.sun-yuan.com/download/20081132041911658.pdf

（6）Pt100熱電阻溫度信號隔離變送器IC：ISO Z-W系列。
該IC可實現三線、四線或兩線Pt100熱電阻信號直接輸入，內置線性化處理和長線補償電路，電源、信號：輸入/輸出 3000VDC 三隔離。輸出標準0-5V/4-20mA等信號。
詳細技術資料：http://www.sun-yuan.com/download/200971217293787340.pdf

（7） 4-20mA模擬信號轉RS232/485隔離A/D轉換器：ISO 4021系列。
ISO 4021系列產品實現傳感器和主機之間的信號采集，用以檢測模擬信號或控制遠程設備。通過軟件的配置，可用于多種傳感器類型，包括：模擬信號輸入，模擬信號輸出，和數字信號輸入/輸出（I/O），ISO 4021系列產品可應用在 RS232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸?shù)?。ISO 4021系列A/D轉換器與ISO DA系列D/A轉換器配對使用可實現模擬轉換數字再轉回模擬的遠程監控功能。
詳細技術資料：http://www.sun-yuan.com/download/200982616334445632.pdf

（8） RS232/485轉模擬信號隔離D/A轉換器：ISO DA系列。
產品實現主機RS485/232接口信號隔離轉換成標準模擬信號，用以控制遠程設備。ISODA系列產品可應用在 RS-232/RS-485總線工業自動化控制系統，4-20mA/0-5V/0-10V等標準信號輸出，用來控制工業現場的執行設備，控制設備以及顯示儀表等。 ISO DA系列D/A轉換器與ISO 4021系列A/D轉換器配對使用可實現模擬轉換數字再轉回模擬的遠程監控功能。
詳細技術資料：http://www.sun-yuan.com/download/20101301404532117.pdf

（9） 正弦波、方波、鋸齒波等脈沖信號隔離變換器：ISO F-P-O系列 。
可實現正弦波、方波、鋸齒波等信號隔離放大及轉換。0-1KHz/0-5KHz/0-10KHz等頻率信號隔離轉換成標準0-2.5V/0-5V/0-10V電壓信號或0-10mA/0-20mA/4-20mA電流信號。產品有DIP 24Pin PCB板上焊接和DIN 35卡槽固定兩種安裝方式，廣泛用于汽車電子、電梯、數控機床等電機電子控制系統。
詳細技術資料：http://www.sun-yuan.com/download/201012221655015818.pdf

（10） 位移、電子尺、電位器、角度等傳感器專用變送器：ISO R-P-O系列。
采用輸入濾波、保護電路，高精度穩壓基準IC電源電路，放大轉換電路，零位滿度調節電路等變換電路。廣泛用于線性電子尺、位移、電位器、角度等傳感器信號的放大、轉換、隔離及變送?！?nbsp;
詳細技術資料：http://www.sun-yuan.com/download/200971112563448872.pdf

（11） 單相交流電流信號隔離變送器IC：ISO AC-P-O系列。
可將交流0-500mA-30A的電流信號，隔離轉換為直流0-5V/0-10V/1-5V/0-10mA/0-20mA/4-20mA標準信號。可以將傳感器采集到的0-1Vrms（50～60HZ）交流信號按比例轉換成4-20mA/0-10mA /0-20mA直流電流信號或0-1V/0-2.5V/0-5V/0-10V直流電壓信號。外接互感器后就可以組成單相或多相隔離變送器實現輸入與輸出信號之間的隔離。產品在電力遠程監控、儀器儀表、醫療設備、工業自控等領域廣泛應用。
詳細技術資料：http://www.sun-yuan.com/download/20101515273967221.pdf

（12） 0-10mV/0-30mV模擬微小信號隔離放大器 ISO 1002-I系列。
該產品特別適用于0-10mV/0-20mV/0-75mV/0-100mV的小信號隔離放大及轉換，在輸出電壓信號時，零點和滿度可以做相應的高精度調整。
詳細技術資料： http://www.sun-yuan.com/download/20089316222642256.pdf

（13）0-±10V/0-±20mA 雙向直流信號隔離轉換器：ISO EM系列。
產品主要用于工業控制系統中模擬信號輸入輸出控制，系統內部通過DSP、PLC的DA轉換輸出信號來顯示和控制其它裝置的可調輸出，現場工作電壓、電流和各種運行參數的監測及系統外部增加4-20mA（0-20mA）/0-5V標準信號接口等。
詳細技術資料：http://www.sun-yuan.com/download/200971016435630056.pdf

（14）轉速脈沖信號隔離變送器IC：ISO S-P-O系列。
可以將轉速傳感器信號、正弦波、鋸齒波信號或者微弱的波形信號隔離轉換成與輸入頻率完全一致的方波信號的混合集成電路。產品無需其它外接元件，特別適用于將轉速、正弦波等信號隔離轉換成標準方波脈沖信號。
詳細技術資料：http://www.sun-yuan.com/download/200911914463444904.pdf

(15)大電流(0-100mA/0-500mA)輸出型信號隔離放大器：ISO L-A4-P3-O8系列。
具有高精度隔離放大器電路和功率放大電路，主要用在對電流信號或電壓信號驅動能力要求比較高的場合，也可以用來驅動電磁閥、電磁開關或微功率負載等，采用標準DIN導軌安裝。
詳細技術資料：http://www.sun-yuan.com/download/200971112372435755.pdf

（16）兩線無源型傳感器回路供電專用隔離配電器：ISO EM-A-P-O-S系列。
低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝，無需外接電位器等其它元件，免零點和增益調節。主要用在現場給傳感器輸入配電的場合。配電電壓5V/12V/24VDC等，可實現0-75mV/0-2.5V/0-5V與4-20mA信號間的相互隔離、放大及轉換。
詳細技術資料：http://www.sun-yuan.com/download/20092114573645129.pdf

（17） 壓力、位移兩線制變送器專用隔離電源IC：BHK系列。
1KV隔離SIP7腳封裝,小體積、微功率、超低功耗，非穩壓?jiǎn)屋敵鯠C-DC電源模塊?！?nbsp;
詳細技術資料：http://www.sun-yuan.com/download/200911271652190128.pdf

（18） 用于變頻器抗EMC干擾的模擬信號隔離放大器：ISO U-P-O-M系列。
在IC內部的輸入信號干擾抑制濾波電路和輸出干擾吸收電路，有較強的抗EMC電磁干擾和高頻信號空間干擾功能。特別適用于現場有變頻控制設備、大功率電磁起動、GPS高頻信號無線收發裝置的場合。
詳細技術資料：http://www.sun-yuan.com/download/200971018581777918.pdf

（19） 低成本、小體積 SY系列 直流信號轉換器。
SIP 8Pin符合UL94-V0標準阻燃封裝，無需外接電位器等其它元件，免零點和增益調節。電源、信號1000VAC 隔離。
詳細技術資料：http://www.sun-yuan.com/download/200971015294232355.pdf

（20） 一進二出、二進二出 模擬信號磁電隔離變送器。
一進二出模擬信號磁電隔離變送器：DIN 1X2 ISO EM系列產品具有全量程范圍內極高的線性度（非線性度<0.1%），免零點和增益調節。0-10V/0-±5V/0-1mA/4-20mA/0-±20mA等模擬信號的輸入/輸出1/輸出2/輔助電源之間 四隔離特點。
詳細技術資料：http://www.sun-yuan.com/download/200952711384647811.pdf

　　 二進二出模擬信號磁電隔離變送器：DIN 2X2 ISO系列。
產品具有精度等級：0.1級、0.2級。產品出廠前已檢驗校正，免零點和增益調節，用戶可以直接使用。0-75mV/0-±5V/0-1mA/4-20mA/0-±20mA等模擬信號的輸入1/輸入2/輸出1/輸出2/輔助電源之間 五隔離特點。
詳細技術資料：http://www.sun-yuan.com/download/2009710177042420.pdf

（21）超小體積、低成本單路0-5V/0-±10V/4-20mA隔離變送器：DIN3系列 。
厚度12.5mm﹑高精度、低成本防爆型有源（無源）隔離 放大器/配電器/變送器/安全柵。超小體積（12.5X82X45mm)，極低的溫漂25PPM/K滿值。產品可以保證在-45℃—+85℃環境中正常使用，溫度漂移小于滿值的0.1%，3KVAC的隔離電壓，能滿足現場２/３/４線制傳感器信號隔離、配電及變送到各種儀器儀表的匹配使用。高精度（精度和線性度誤差最低做到0.05%）、低成本、高可靠（3年的質保期)設計。
詳細技術資料：http://www.sun-yuan.com/download/20097101655549761.pdf

　　　 導軌安裝的超小體積、低成本單路4-20mA隔離器：DIN3系列 。
超薄型﹑高精度、低成本無源隔離配電器/安全柵。超小體積（12.5X82X45mm)，極低的溫漂25PPM/K滿值。產品可以保證在-45℃—+85℃環境中正常使用，溫度漂移小于滿值的0.1%，3KVAC的隔離電壓，能滿足現場２線制傳感器信號隔離變送到各種儀器儀表的匹配使用。高精度、高可靠（3年質保期)設計。
詳細技術資料：http://www.sun-yuan.com/download/200941119423914027.pdf

（22） 多通道輸入之間相互隔離的模擬信號數據采集器：ISO AD08。
輸入各通道之間互相隔離，測量精度優于0.05%，RS-485/232輸出，可以程控校準模塊精度?？煽啃愿?，編程方便，易于安裝和布線。用戶可編程設置模塊地址、波特率等，支持Modbus RTU 通訊協議。
詳細技術資料：http://www.sun-yuan.com/download/20094116504096002.pdf

（23） 工業現場的過程控制模擬信號比較變送器DIN ISO C-P-O-S系列。
模擬信號比較變送器是一種將兩路輸入的模擬信號進行比較，并按設定要求選擇出其中的高信號或低信號（髙選或低選），然后將選出信號進行隔離放大轉換的高、低模擬信號選擇控制器。 該產品主要由多路高隔離DC/DC電源、信號比較器、信號隔離放大與變換電路組成，特別適用于兩路模擬信號的比較，控制。目前在工業現場的過程控制、電氣自動化及自控安全監測中廣泛應用。
詳細技術資料：http://www.sun-yuan.com/download/201111018133769732.pdf

（24） 模擬信號轉脈沖頻率信號（V/F）隔離變送器：ISO V-P-F。
可將模擬信號轉換成單位脈沖信號。國際標準信號輸入:0-5V/0-10V/1-5V/0-10mA/0-20mA/4-20mA等。輸出標準信號：0-5KHz/0-10KHz/1-5KHz等。信號輸入/輸出/輔助電源，3KVDC三隔離。
詳細技術資料：http://www.sun-yuan.com/download/20097121654893168.pdf

（25）　ISO 4014 四通道模擬量輸入高精度數據采集模塊。
現場四路模擬信號采集實現隔離RS485/232輸出。0-5V電壓信號或4-20mA電流信號輸入可選型?？煽啃愿?、編程方便、易于安裝和布線。用戶可編程設置模塊地址、波特率等。
詳細技術資料：http://www.sun-yuan.com/download/2008111911544196957.pdf

（26） ISO 4011多量程高精度模擬量輸入數據采集模塊。
產品實現傳感器和主機之間的信號采集，檢測模擬信號或控制遠程設備。通過軟件的配置，可用于多種傳感器類型，包括模擬信號輸入，模擬信號輸出，和數字信號輸入/輸出（I/O）等。產品可應用在 RS-232/485總線工業自動化控制系統，溫度信號測量、監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸?shù)取?nbsp;
詳細技術資料：http://www.sun-yuan.com/download/200862718283054112.pdf

（27） ISO系列 真有效值（RMS）信號隔離放大器。
RMS模塊是以單片TRMS／DC 轉換器為核心并采用了全新的D-S計算技術，配置高精度信號隔離放大器構成。使用這種模塊能準確、實時測量各種信號波形的有效值，無須考慮波形參數和失真。
詳細技術資料：http://www.sun-yuan.com/download/200971216264057236.pdf
