本文來自《前瞻科技》，這是由中國科協主管、科技導報社主辦的科技智庫型自然科學綜合類學術期刊。論文原標題為《微納制造技術的發展趨勢與發展建議》，微納制造技術是MEMS/NEMS及智能傳感器重要制造工藝，本文全面介紹了微納制造技術當前的發展趨勢，以及未來發展建議。

文章速覽

微納制造技術是指尺度為毫米、微米和納米量級的零件，以及由這些零件構成的部件或系統的設計、加工、組裝、集成與應用技術。先進的微納制造技術是信息時代重要的技術基礎，也是國家戰略競爭力的重要標志。它能實現更小尺度和更高精度的加工，可以顯著提升加工產品的功能密度和性能，有利于推進光電子、高端制造和生物醫學等高科技領域的高質量發展，加快傳統制造業向現代制造業乃至未來制造業的轉型升級，促進新型材料和工藝的創新，從而增強產業競爭力和整體技術水平。

隨著科技的發展與進步，傳統“宏”機械制造技術已不能滿足新型“微”機械和“微”系統的高精度制造和裝配加工要求，必須研究和應用微納制造的技術與方法。微納制造技術是微傳感器、微執行器、微結構和功能微納系統制造的基本手段和重要基礎。按加工尺度不同，微納制造分為微制造和納制造。其中，微制造指的是在微米（10^-6 m）尺度上進行的材料加工和制造技術，主要應用于微機電系統（Micro-electromechanical System, MEMS）、微型傳感器和微型機器等領域。常見的工藝有光刻、刻蝕、電鍍和激光加工等。納制造則是在納米（10^-9 m）尺度上進行制造，一般包括納米電子器件、納米材料、納米藥物載體和納米傳感器等的制造過程。常用的納制造加工方法有納米印刷、原子層沉積和納米自組裝技術等，能夠控制材料實現原子和分子水平上的結構制備。微制造和納制造技術是現代先進制造技術的重要組成部分，兩者的重要性體現在其能夠?qū)崿F(xiàn)更低的功耗、更高的集成度和更復雜的功能，可以極大促進先進技術創新和高端制造產業升級。相比于國際前沿，中國微納制造技術存在階段性差距，成為制約中國高端精密制造業，尤其是芯片制造發展的重大短板。當前，國際先進技術領域的競爭日益激烈，部分發達國家也一直對中國實施科技封鎖。因此，解決高端微納制造技術的相關“卡脖子”問題，實現技術自主可控顯得尤為重要。大力發展國產高端微納制造技術相關產業，引領微納制造技術朝著多功能集成、智能化、新材料和新工藝方向發展，是實現國產高端芯片等超精密制造突破的必由之路。微納制造技術屬?lài)?guó)際前沿技術，是未來制造業賴以生存的基礎和可持續發展的關鍵。在全球范圍內，微納制造經過30多年的發展已經取得了顯著的成績和廣泛的應用。文章概述微納加工、微納組合和微納測量等微納制造技術體系，重點分析芯片微納制造、激光微納制造和聚合物微納制造等典型微納制造技術的發展態勢，提煉微納制造技術的發展趨勢，并針對性地提出適合中國微納制造技術發展的建議，以期為中國微納制造技術領域基礎研究、技術攻關、精密制造、裝備應用、產業升級等提供基礎性參考。

1

微納制造技術體系概述

1.1 微納加工技術

微納加工技術是一種精密制造技術，主要通過光刻、離子束刻蝕、電子束刻蝕、金屬濺射沉積、化學/物理氣相沉積、電鍍、電化學腐蝕等工藝實現微米至納米級別的精細加工。該項技術涉及亞毫米、微米和納米尺度元件的優化設計、加工、組裝、系統集成與應用，在半導體、光電子、通信、硅基微電子、儀器設備、生物醫藥、航空航天和軍事等領域有著廣泛的應用。在國際上，微納加工技術已經成為衡量一個國家高端制造業水平的重要標志。它不僅推動了科技進步和產業發展，還在保障國防安全等方面發揮著關鍵作用。國內微納加工技術雖然起步較晚，但隨著MEMS行業需求的逐步擴大，在部分尖端技術方面已經取得顯著進步。2024年初，“中國電科實現國產離子注入機28納米工藝全覆蓋”入選“2023年度央企十大國之重器”。作為微納加工領域的重大突破，離子注入機是與光刻機、刻蝕機、鍍膜機并稱為芯片制造的“四大核心裝備”。中國電子科技集團有限公司成功研制具有自主知識產權的百萬伏高能離子注入機，打破了國外對該項技術長達幾十年的封鎖。

1.2 微納組合技術

微納組合技術是指在微米和納米尺度上，通過精密的加工技術將不同材料或器件組合在一起，以實現特定功能或性能的技術。它結合了光刻、電子束光刻、納米壓印、激光直寫、薄膜沉積等多種工藝，通過這些技術的協同作用，實現了在微米和納米尺度上的復雜結構制造。當前，微納組合技術在微電子、光電子、生物醫學、能源轉換等領域有著廣泛的應用，能夠精確控制材料的形貌、尺寸和功能，推動了高性能器件和系統的開發。例如，在微納光子學領域，國外已經通過微納組合技術開展微納米機器人制造的相關研究，如光學捕獲與驅動、藥物遞送和微創手術等。而在國內，近年來，各大高校、科研院所及企業都在積極推動這一技術的研究，雖然已經取得了一系列的成就，但同時也面臨著跨尺度多物理場耦合等科學難題，需要進一步加強科學探索和技術突破。

1.3 微納測量技術

微納測量技術是一種精確測量微米和納米尺度物理量的技術，它在微納制造、材料科學、生物醫學和納米技術等領域至關重要。主要的測量與表征方法包括掃描電子顯微鏡（Scanning Electron Microscope, SEM）、原子力顯微鏡（Atomic Force Microscope, AFM）、接觸式探針輪廓儀、拉曼光譜技術、共聚焦顯微鏡等，主要是通過對于微小結構的測量，實現對于材料性質的研究和評價。微納米制造和應用是以研究納米材料和器件在復雜環境中的準確可靠測量為基礎的，不論微納米材料和器件具有什么功能，首先需要對其結構特點有一個定量的結論，這需要測量設備和測量技術來完成。在微納米尺度測量中，光學測量方法因其非接觸性、高分辨率、快速測量、多功能性及與其他技術的兼容性而被廣泛采用。這些優勢使光學測量能夠有效避免對樣品的損傷，快速獲取精確的多維度信息。最初，光學測量主要包括利用光彈性和幾何摩爾紋。隨著激光技術的出現，全息干涉測量、散斑干涉測量和摩爾干涉測量得到了發展。例如，中國科學技術大學魯擁華團隊提出了一種基于超表面光場調控的二維光學位移精密測量新技術，測量精度可以達到0.3 nm，量程達200 μm以上，實現了平面內任意移動軌跡的大量程、高精度非接觸感測。同時，光學測量設備的校準也同等重要。例如，西安交通大學王琛英團隊采用原子層沉積工藝制備了不同高度的納米臺階高度樣板，可用于納米測量?jī)x器如AFM、SEM等顯微鏡的校準。

2

典型先進微納制造技術的發展態勢

2.1 芯片微納制造技術

芯片微納制造技術是指在微米和納米尺度上，通過一系列精密的制造工藝和技術手段，將電子元器件、電路和系統集成在微型芯片上的技術。芯片微納制造的主要工藝包括晶圓制備、光刻、薄膜沉積、離子注入、化學機械拋光等，其中光刻和薄膜沉積是芯片制造中的核心技術，也是文章關注和分析的重點。自1958年第一塊集成電路誕生以來，以集成電路為核心的微電子技術被認為是信息社會發展的驅動器。芯片是由一系列有源和無源電路元件堆疊而成的3D結構，而光刻技術是芯片制造的最核心工藝，能夠?qū)⑽⑿‰娐穲D形精確地轉移到硅晶圓上。光刻技術不僅提高了芯片的精度和分辨率，還大幅提升了生產效率，降低了成本，并推動了技術創新和摩爾定律的延續。傳統的光刻工藝是使用紫外（Ultraviolet, UV）曝光（350~430 nm），但是衍射效應限制了器件的最小尺寸。近年來，國內開展了各種先進的光刻技術研究，包括短波光刻、電子束光刻、X射線光刻和離子束光刻等，使得光刻尺寸和精度得到了顯著提高。通過對2012—2022年國內外不同光刻技術相關的公開發表論文數量變化趨勢（圖1（a））及2017—2022年不同光刻技術所承擔的工作（圖1（b））進行對比分析，可以看出半導體工業對光刻的需求仍在繼續保持，光學光刻技術的發展仍處于領先地位。但近年來隨著新興光刻技術的發展，諸如深紫外光刻（Deep Ultraviolet Lithography, DUV）、極紫外光刻（Extreme Ultraviolet Lithography, EUV）、納米壓印光刻、相干光刻和基于化學的直接自組裝（Direct Self-assembly, DSA）新光刻技術，使對傳統光學光刻和其他常規光刻技術的需求不斷降低。這些先進的光刻工藝可以實現更小的線寬和更高的集成度，共同推動了半導體制造技術的發展，使得芯片的性能和集成度不斷提升，滿足了現代電子產品對高性能和小尺寸的需求。

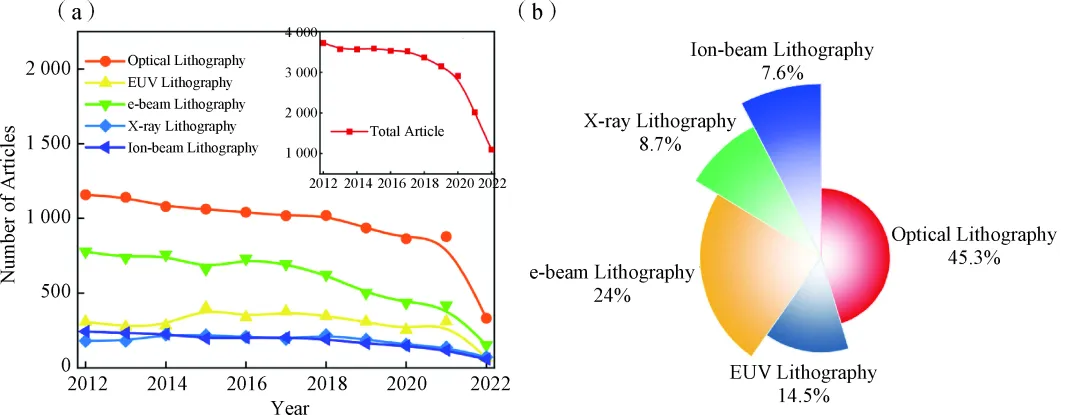

圖1　不同光刻技術相關的公開發表論文數量變化趨勢和占比

Fig. 1　Development trend and percentage of published literature related to different lithography techniques

薄膜沉積是芯片前道制造的核心工藝之一，主要分為物理氣相沉積（Physical Vapor Deposition, PVD）和化學氣相沉積（Chemical Vapor Deposition, CVD）。目前，PVD中最常用的方法是磁控濺射，其離子體濃度更高，可以實現極佳的沉積效率、大尺寸范圍的沉積厚度控制、精確的成分控制等，在當前金屬薄膜PVD中處于主導地位。利用磁控濺射技術進行光電、光熱、磁學、超導、介質、催化等功能薄膜制備是當前研究的熱點。高功率脈沖磁控濺射技術（High-power Impulse Magnetron Sputtering, HiPIMS）是最新一代磁控濺射技術，其利用較高的脈沖峰值功率和較低的脈沖占空比來產生高濺射金屬離化率。例如，Ou等通過HiPIMS技術成功合成了組織致密且表面光滑的Ti-C-N陶瓷涂層，同時具有40.2 GPa的超高硬度和良好的韌性，為提高海洋工程部件在海水環境中的工作性能和壽命提供了一種策略。隨著工業需求的增加及新型磁控濺射技術的出現，低壓濺射、高速沉積、自支撐濺射沉積、多重表面工程及脈沖濺射等新型工藝逐漸成為PVD加工技術的主流趨勢。CVD是利用氣態或蒸汽態的物質在氣相或氣固界面上發生反應生成固態沉積物的過程，具有成本低、生產效率高、可控性強等優點。等離子體增強化學氣相沉積（Plasma Enhanced Chemical Vapor Deposition, PECVD）是在傳統CVD技術基礎上，利用輝光放電使其電離后在襯底上進行化學反應沉積的薄膜材料制備方法。PECVD技術的工作溫度一般在600°C以下，克服了傳統CVD技術沉積溫度高、對基底材料要求高等缺點，還具有沉積效率高、沉積薄膜厚度均勻、薄膜致密等優點，在半導體制造、光學涂層、光伏產業等領域應用廣泛。例如，面對電子設備領域中銅材料的防腐蝕問題，Hu等通過PECVD技術將聚丙烯一步沉積在Cu基材上，省去了溶劑型方法煩瑣的聚合和固化過程，沉積的涂層具有高達99.6%的超高緩腐蝕率，可將基板的低頻阻抗模量提高3個數量級，在電子器件保護中具有良好的應用前景。面對電化學隨機存取存儲器領域中離子遷移的不可控等問題，Lee等通過PECVD技術合成WS₂作為漏極和離子阻擋層，該WS₂阻擋層控制了WO_x通道和Li₃PO₄電解質層之間的離子遷移，提供了高性能的突觸特性。

2.2 激光微納制造技術

飛秒激光直寫是利用飛秒激光的超快脈沖和超強瞬時能量進行微納米加工的技術。它具有超衍射極限的加工精度、豐富的可加工材料、非線性多光子吸收等多種優異特性，使其在三維微納米制造中具有獨特的優勢，可以滿足對具有復雜表面輪廓和納米級表面粗糙度的微光學元件和立體系統的加工需求。飛秒激光直寫可以分為雙光子聚合、激光燒蝕和激光改性3種不同的加工方式，其中雙光子聚合是通過飛秒激光的雙光子吸收效應在光敏材料中引發聚合反應，從而構建復雜的三維微納結構，廣泛應用于生物醫學工程、光學器件、微電子等領域。例如，面對人工微血管網絡尤其是毛細血管網絡難以打印的問題，Song等提出用于三維毛細血管支架高效構建的飛秒激光動態全息加工方法，實現了復雜形貌分岔微管網絡和仿生多孔微管的高效加工。但是飛秒激光雙光子聚合技術的加工速度問題阻礙了其進一步發展。為解決這一問題，Yang等提出了一種基于數字微鏡器件和微透鏡陣列的飛秒雙光子直寫方法，該方法可以產生數千個具有獨立開關和強度調諧能力的飛秒激光焦點，在將加工通量提升上千倍的同時，還具備高精度、高靈活性、任意復雜大面積結構快速靈活加工的潛力，可為傳感器、芯片研發等領域?qū)Ω叨思庸ぜ夹g(shù)的需求提供新的解決方案。

激光燒蝕是一種利用高能量激光束照射材料表面，使其局部受熱迅速蒸發、升華或分解，從而去除表面材料的技術，具有高精度、非接觸、可控性強、材料適應性廣等優點，能夠加工復雜的微細結構和實現材料的選擇性去除，在微加工、半導體制造和醫學領域具有重要應用。例如，Zhou等通過激光燒蝕碳纖維增韌碳化硅陶瓷基復合材料（C_f/SiC），將其轉化為相對疏松和均勻的SiO₂和重結晶SiC，使其在磨削中更容易去除，為陶瓷基復合材料加工提供了新的方法。Jaleh等采用激光燒蝕技術制備Ag納米粒子，并通過物理混合法沉積在膨潤土基材上，該復合材料可以作為一種優良高效的非均相納米催化劑來修復有毒或有機污染物。

激光改性是利用超短脈沖（飛秒級別）的激光束對材料表面或內部結構進行局部加熱、熔化、重結晶或其他物理化學反應，從而改變材料性能或功能的技術。這種技術在航空航天、電子制造、醫學工程和汽車工業等領域具有重要應用。其價值在于可以顯著提升材料的耐磨性、硬度、抗腐蝕性和電學性能，滿足高性能和特殊功能需求，推動新材料的研發和應用，提高產品的質量和壽命。例如，Chen等在碳纖維布表面構建了一系列激光誘導周期性表面結構，使碳纖維布的疏水性能發生顯著變化，原始碳纖維布的接觸角從150.8°急劇減小到20.4°，使得碳纖維布在親水反應環境中成功地支撐Pt納米顆粒。Tavasolyzadeh等將貽貝啟發材料（Mussel-inspired Materials, MIMs）的多功能性與多光子激光直寫微納加工技術相結合，證明了復雜設計的2D和3D MIMs微觀結構具有亞微米到微米的分辨率和廣泛的后功能化能力，克服了現有沉積技術的局限性，解決了對多功能材料和獨立于基板的高精度表面改性技術的關鍵需求。

2.3 聚合物微納制造技術

聚合物微納制造技術是指通過化學和物理過程將單體分子聚合成大分子聚合物，并進一步加工成各種產品的技術，涵蓋了從聚合物合成到加工成最終產品的各個階段，主要包括微注塑成型技術、微擠出成型技術和納米壓印技術等。其中，微注塑成型技術是一種基于注塑成型工藝的微型制造技術，它通過將熔融狀態的聚合物材料注入微型模具腔體，冷卻后形成微型零件，主要用于制造微型零件和醫療器械部件等。微擠出成型技術是一種通過將聚合物材料擠出成型的方法，主要用于制造連續的微型管道、光纖等。納米壓印技術因其高分辨率、低成本和多功能性的特點，有望成為后摩爾時代芯片制造領域的突破方向之一。全球范圍內的多家研究機構和半導體公司在積極地推進納米壓印技術的進一步發展，以期將其應用于下一代芯片制造中。由于芯片制造是中國目前面對的“卡脖子”難題之一，因此文章將著重論述納米壓印的發展趨勢，以期為國家芯片制造領域的發展提供新的思路?，F(xiàn)階段，相對成熟的納米壓印工藝主要為熱納米壓印、紫外納米壓印、滾筒納米壓印（Roll-to-roll）技術等。目前，納米壓印技術發展趨向于材料與工藝多樣化、高精度與高效率、產業化與規?；a(chǎn)，已被廣泛應用于柔性器件、光學器件、生物醫療、半導體制造、功能性材料等多個領域。Naveed等采用紫外納米壓印技術制備了高折射率的二氧化鈦納米顆粒嵌入式樹脂結構，該方法可以實現快速的單步制造，而無須沉積、蝕刻等二次制造步驟?；诖耍搱F(tuán)隊同時提出了一種寬帶偏振不敏感的柔性超表面元全息圖，在可見光域中也表現出很高的傳輸效率，在可彎曲曲面/交互式顯示器等電子領域有較大的應用潛力。Wang等提出了一種離散支撐的轉移納米壓印技術，用于在復雜的不平整表面上制備納米結構。通過按需精確控制微滴噴射到模板上的量，避免了聚合物在復合襯底微谷部位的聚集，從而保持了器件的形貌和生成功能。最后，通過在浮雕表面壓印亞波長錐形納米結構，研制出具有寬帶寬方向增透和良好成像性能的高質量菲涅耳透鏡。同時，劉紅忠研究團隊所制作的光柵尺輥壓印機可以實現線紋周期為4~40 μm、長度為2 m高精度光柵尺（玻璃基底）及柔性超長光柵（50 m以上）的連續制造，具有大批量生產制造的顯著優勢。2023年，日本佳能公司研發出FPA-1200NZ2C納米壓印光刻機并實現產業化，可以實現最小線寬14 nm的圖案化，相當于生產目前最先進的邏輯半導體所需要的5 nm制程。

當前，全球光刻技術發展較為緩慢，“摩爾定律”有逐漸失效的趨勢。隨著現有光刻技術制程的不斷縮小，光的波動性和衍射效應愈發明顯，導致光刻圖像失真，芯片晶體管線寬接近物理極限。這是物理層面的固有限制，即使通過工藝改進也只能緩解問題，難以實現根本性突破。在光刻機領域，荷蘭阿斯麥公司（ASML）一家獨大，中國“苦光刻機久矣”，長期飽受“卡脖子”的困擾。與傳統光刻相比，納米壓印技術不僅能制備二維平面結構，還能通過精密模板實現準三維結構的壓印，為性能優化和器件設計提供了更大的靈活性。就目前納米壓印技術發展而言，盡管該項技術已在大批量生產取得巨大進步，但仍然面臨超精密復雜模板制作與壽命、結構一致性和缺陷率控制、多層結構高度差異和壓印過程精確化控制等諸多挑戰。納米壓印技術整體還處于早期階段，國內雖然起步晚，但相較于美國、日本等發達國家差距并不大，在專利布局上也僅次于美國。大力發展納米壓印技術，有望突破國外光刻技術專利壁壘，實現追趕。

3

微納制造技術的發展趨勢

隨著工業生產應用的復雜化和前沿科技創新的需求，傳統的微納制造技術已難以滿足未來人類社會的發展需求。因此，亟須開展基于多學科交叉融合的新型微納制造技術研究。未來微納制造技術的發展趨勢如圖2所示，大致可分為如下幾個方向：多尺度精密微納加工、多功能材料合成制造、高度集成和多功能化、自組裝技術與結構、生物納米技術融合制造、量子信息與納米器件、綠色環保制造技術。微納制造技術的發展將不斷為人工智能、生物醫療、信息通信、智能傳感等與人們生產生活息息相關的領域注入持續動力。

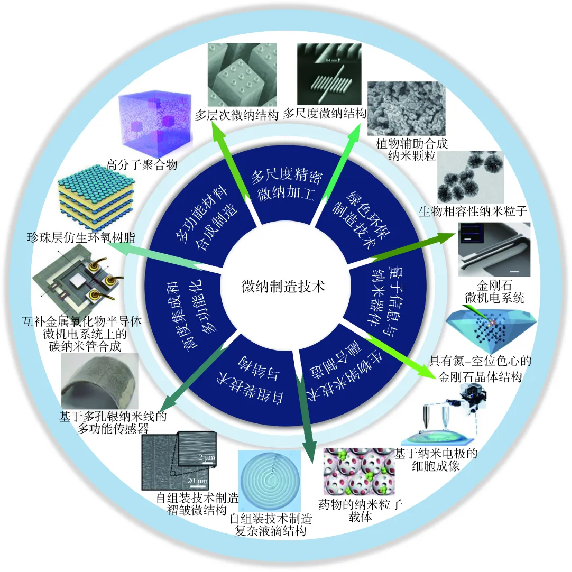

圖2　微納制造技術的發展趨勢

Fig. 2　Development trend of micro-nano manufacturing technology

3.1 多尺度精密微納加工

單一尺度的微納結構在某些特殊場景應用中有著較大的局限性；多尺度微納結構在微納米尺度上具有多層次、多維度、多形態的特性。這些特性使其在設計新型材料、開發高性能器件、構建智能傳感系統等方面有著巨大的應用價值。研究人員在功能性材料和器件設計中通過多尺度精密微納加工技術能夠精確控制結構的形貌、尺寸和組成，實現對材料和器件功能的調控。在表面改性與性能優化中，設計表面具有特殊的物理、化學和表面形態特征，通過構筑納米結構的超疏水或超疏油表面，可以實現防水、抗污染、自清潔等功能，在微流控芯片、光學透鏡、柔性傳感器及生物醫學器件等高精尖設備上有著廣泛的應用。在納米傳感與檢測方面，通過加工具有特定結構的納米傳感器陣列來構建高靈敏、高選擇性的納米傳感器，可以實現對微量氣體、生物分子、化學物質等的高靈敏檢測。為了實現復雜微納結構的高精度加工，需要將多種不同尺度的加工技術（如光刻、電子束加工、離子束加工、納米壓印等）進行集成。而在一些特殊微納器件中，更加精密的原子尺度和近原子尺度加工技術是未來的一大發展方向?？傊?，多尺度精密微納加工技術已廣泛應用在材料科學、電子學、生物醫學、能源等多個領域，為科學研究和工程應用提供了豐富的可能性。

3.2 多功能材料合成制造

隨著微納器件的應用領域逐漸復雜化、多樣化，其對材料的物理、化學及機械性能也提出了更加嚴苛的需求。在微納制造領域，新型多功能材料不僅能夠?qū)崿F(xiàn)微型器件的集成化和小型化，同時還能賦予器件更高的性能和更廣闊的應用前景。近年來，研究人員利用石墨烯、過渡金屬二硫化物等二維材料制備出高性能的微型能量?jī)?chǔ)存器件，能夠滿足微型器件及小型化設備的大功耗需求，而小型化和高度集成化的設備在工作時產生的過熱問題嚴重影響設備性能和使用壽命。導熱高分子復合材料有著密度小、易加工、成本低等優點，在電子封裝、能量傳輸以及高度集成化等設備中有著潛在應用前景。將以導熱高分子復合材料為代表的新型多功能材料應用在汽車電池、電熱冷卻裝置、3D電子封裝等領域能夠有效提高設備使用壽命和安全性，減少安全事故的發生?？傊?，多功能材料通過集成多種物理、化學或生物功能，可以顯著提升材料的性能和適應性，滿足復雜和多樣化的應用需求，有利于推動電子器件、傳感器、生物醫學工程等領域的創新和進步，極大優化制造流程并有望實現更高的結構精度和功能效率。

3.3 高度集成和多功能化

高度集成和多功能化是微納制造技術的重要發展趨勢之一。通過微納加工技術的精密度和微納組合技術的多樣性，結合微納測量技術的精確度，將多種功能集中到微小型的器件中能夠?qū)崿F(xiàn)傳統制造方法難以實現的高效率、高性能。高度集成和多功能化技術使得微納器件的體積得以大幅度縮小，從而實現了設備的微型化和便攜化，極大地減少了設備占用空間的同時也方便了用戶的使用。在醫療領域，高度集成和多功能化使得多種醫療功能能夠集中在微型的醫療設備中，從而實現便攜式的醫療診斷和預防。通過在微小尺寸下整合多種功能元件和材料，可以實現器件的復合功能和協同作用。在通信領域，通過高度集成能夠?qū)⒍喾N通信技術應用在同一微型器件中，實現多功能的高速、穩定、高效的數據傳輸和處理。高度集成和多功能化的微納制造技術也為諸如人工智能、生物醫學、能源等科技前沿領域的創新發展提供了更多可能。在人工智能領域中，芯片的算力決定其發展速度，因此需要采用高度集成化的微納制造技術將大量的傳感器、處理器、存儲器等高度集成到微型芯片中。在能源領域中，通過將多種能源轉換和存儲器件集成到微型器件中，進而實現微型能源系統的高效性和可靠性，能夠?yàn)闊o(wú)人機、可穿戴設備、智能傳感器等設備提供持續穩定的能源供應。

3.4 自組裝技術與結構

自組裝技術與結構可以利用物質自身的物理和化學性質，在外界作用下自發地組裝成特定的結構或模式，從而實現微小尺度上復雜結構的制備和控制。相比于傳統微納制造技術，自組裝技術能夠?qū)崿F(xiàn)更復雜的結構控制和更高的精密度，同時還具有高度的可擴展性和可重復性。通過適當?shù)脑O(shè)計和控制自組裝過程中的參數，可以高效率地實現大規模的微納結構制備，極大地促進微納器件的工業化生產和商業化應用。在人工智能、納米材料、生物醫學等領域，自組裝技術與結構被廣泛應用于制備復雜的功能材料、智能器件和生物傳感器等。例如，在人工智能領域，自組裝技術被用來制備具有復雜結構的人工神經元和突觸元件，實現了智能計算和自主學習的功能?？傊越M裝技術與結構在微納制造技術領域至關重要，它們通過分子或納米級組分自發形成高度有序和復雜的結構，以低成本、高效率、節能環保的方式，實現傳統制造方法難以達到的精度和功能性，廣泛應用于電子光電、生物醫學、材料科學等領域，推動了創新和技術進步。

3.5 生物納米技術融合制造

生物和納米技術的交叉融合制造，實現了在生物材料和系統中的精準控制和優化，廣泛應用于納米藥物、納米傳感器、組織工程、基因編輯和生物芯片等方面，可為醫學診斷、治療和監測提供了新的解決方案和工具。通過微納制造技術制備的納米載體，如納米顆粒、納米膠束等，可以實現藥物向靶向組織或細胞的精準遞送。其中，脂質納米顆粒、聚合物納米顆粒等納米載體可以用于遞送CRISPR-Cas9等基因編輯工具，提高基因編輯的效率和精確度。微納制造技術可以精確控制這些載體的尺寸、形狀和表面特性，從而提高藥物的穩定性和生物利用度，降低副作用。通過微納加工技術制造的納米線、納米管、納米孔等納米材料，具有優異的電學和光學性能，可用于檢測生物分子如DNA、RNA、蛋白質等。例如，基于納米線的場效應晶體管傳感器可以實現對單分子水平的檢測。此外，利用納米材料的高比表面積和特殊的光學、電學、化學性質將納米技術與生物芯片相結合，能夠制備出高靈敏度、寬檢測范圍、更快響應速度的各類生物傳感器，可以用于高通量基因檢測、蛋白質分析和細胞研究，極大地推動生物醫學的發展。

3.6 量子信息與納米器件

量子信息與納米器件技術是基于量子力學的原理，利用微小尺度的納米結構來控制和利用量子態，從而實現超越經典物理的信息處理和傳輸。由于量子態可以同時處于多個狀態的疊加態，因此，量子納米器件可以存儲和處理大量的信息，這將遠超經典計算機和通信設備的處理能力。這種高度的信息密度和處理能力為信息技術的發展提供了全新的方向和可能性，推動了信息領域的革命性變革。同時，量子態的特殊性質使得量子通信和量子加密技術能夠?qū)崿F(xiàn)絕對安全的信息傳輸和加密保護，不受傳統加密方法的攻擊和破解，這種強大的安全性和隱私保護能力為信息安全領域提供了新的解決方案。量子納米器件的研發和應用將推動計算能力的飛躍性提升，從而實現對復雜問題的高效求解和模擬，為科學研究、工程設計等領域帶來巨大的影響?？傊孔有畔⑴c納米器件技術能夠利用量子力學特性，實現超高精度和性能的器件和系統，這為電子計算、通信和傳感技術帶來了革命性進步，顯著提升了信息處理和傳輸效率，極大推動了新一代計算機、加密通信和超敏感傳感器的發展。

3.7 綠色環保制造技術

綠色環保制造技術是指在生產過程中采用環境保護友好型的加工工藝、材料和設備，以降低資源消耗、減少環境污染和排放，實現可持續發展的制造方法。微納制造技術通過精密加工工藝和控制過程，能夠減少材料浪費和能源消耗，從而降低生產過程中的環境負荷。同時，利用綠色材料和可再生資源，實現對環境友好的生產過程，減少對環境的負面影響，從而推動工業生產向可持續發展方向轉變。納米顆粒在微納制造領域有著廣闊的應用前景。傳統的納米顆粒常采用物理和化學的方式合成，存在著環境污染的問題，因此建立環境友好型的綠色可持續合成方法是推動微納制造技術發展的重要一環。綠色環保制造技術有望通過減少有害物質的使用和排放、降低能耗和材料浪費，實現可持續發展。這不僅保護了環境，還提高了資源利用效率，降低了生產成本，推動了電子器件、傳感器和生物醫學工程等領域的綠色創新，從而滿足工業生產和社會發展對環保和高性能產品日益增長的需求。

4

發展建議

1）深化基礎研究，推動學科交叉融合，激發創新活力

基礎研究是科技創新的根基和源泉。深化基礎研究意味著不斷加強對微納制造領域基礎科學問題的探索，提升微納制造技術科學研究的深度和廣度，不僅能夠?yàn)槲⒓{制造領域的應用研究提供堅實的理論基礎，還能夠在長遠上推動微納制造技術的突破性進展。當今的科技問題越來越復雜，需要促進機械工程、儀器科學與技術、材料科學、電子工程、物理學等多學科的交叉合作，打破學科界限，并鼓勵大膽地創新嘗試，激發科研人員和團隊的創造力和主動性，推動微納制造技術的綜合發展。2）創新材料與工藝，倡導綠色制造，著眼環保與可持續發展一方面，聚焦先進材料與創新工藝，通過研發新型的高質量環保材料，在不斷提升材料本身性能的前提下，同步提高其回收利用率，減少物質資源損耗和環境污染。另一方面，通過優化制備/封裝工藝流程，提高生產效率和精度，同時也可以降低能耗和廢物排放，實現綠色高效生產。此外，全面貫徹綠色制造理念，從材料選擇、工藝制造到產品全生命周期管理，充分考慮環境影響，推動技術與生態環境的協調發展，實現可持續的科技進步。通過以上舉措，微納制造技術不僅能滿足高性能和高精度的要求，還能實現綠色環保與可持續創新發展，為未來的科技創新奠定堅實基礎。3）強化人才培育與引進，建立完善人才梯隊并拓展隊伍規模在人才培育方面，建議加強多學科交叉培養，尤其是注重培育跨學科的創新型人才，提升綜合型人才的創新能力。同時，持續引進國際高層次人才，不斷吸收先進經驗和技術，建立高端人才引進通道，完善相關配套措施。以工業創新需求為導向，加強培育工程技術人才和應用型研發人才，建立完善的人才梯隊，構建一支層次分明、規模宏大的高素質人才隊伍。通過多學科交叉培養、國際化人才引進、校企合作與實訓，以及持續教育與培訓，使微納制造技術的人才培養和引進將朝著更加開放、靈活和多元化的方向發展。這不僅能滿足技術發展的需求，還能推動產業的升級和創新，為微納制造技術的未來發展奠定堅實的人才基礎。4）加強產學研結合與技術轉化，促進產業鏈協同發展，提升整體產業競爭力建立多種形式的產學研合作平臺，如聯合實驗室、研究中心和技術聯盟等，匯聚高校、科研院所和企業的力量而形成合力，共同攻克關鍵技術難題。通過項目合作，推動高校和科研院所的前沿成果快速轉化為企業實際應用，實現科研資源共享和成果快速轉化，推動技術孵化和知識產權保護，促進創新技術市場化。加強上下游企業協同和行業標準制定，推動材料供應商、設備制造商、工藝開發者和終端應用企業的緊密合作，構建完整的產業鏈生態系統。支持區域性產業集群發展，形成技術、人才、資金和市場的聚集效應，提升產業整體水平和國際競爭力。

5

結束語

當今國際科技競爭形勢日趨激烈，中國發展微納制造技術有助于縮小與國外先進技術水平國家的差距，能夠提升整體制造業的創新能力和國際競爭力。微納制造技術將推動更小、更復雜結構的生產，促進納米電子學、生物醫學工程、先進傳感器和能源存儲設備的發展；通過推動科技創新和工業制造水平提升，解決傳統制造方法的局限性，滿足高科技產業對微型和納米級結構的需求，從而促進經濟和社會的全面進步，并為環境保護和可持續發展提供新的解決方案。隨著微納制造技術的不斷進步，它將成為下一代科技和產業革命的核心驅動力，為人類社會帶來深遠影響。

作者介紹

林啟敬

-西安交通大學教授，博士研究生導師

-西安交通大學儀器科學與技術學院院長助理

-西安交通大學智能傳感與系統研究所所長

-中國微米納米技術學會微納米制造及裝備分會理事兼副秘書長

張福政

-西安交通大學助理教授，碩士研究生導師

-中國微米納米技術學會高級會員

-毛明院士工作站特聘青年科學家
